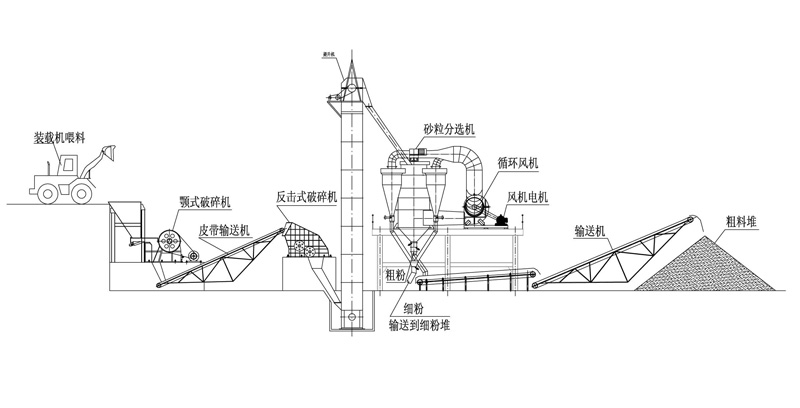

本產品廣泛應用于砂石廠、建筑工地、水電站及混凝土大壩土建、電桿及大型預制管道。鑄造網砂、油井回填壓力砂、玻璃石英砂等生產單位。本公司是一家專門從事粉體輸送、分級設備研發及生產制造的高科技企業，其研究開發的吉達渦流粉體分級機獲得市場的廣泛認可，在國內市場得到推廣應用，同時被授予江蘇省高新技術產品稱號。

一、 產品特點

    1、分選原理

    突破傳統的水洗砂石分選的工藝原理，運用多種分級體系、針對砂石行業的特點采用航空空氣動力學分析法對物料流場進行優化設計，使得設備運行阻力顯著減少、分選效率提高、節能降耗非常明顯。

    2、分級精度更高

    分選機采用獲得 專利(一種組合式選粉機 ZL號：201920666684.7)的技術，轉子具有渦流整流效應，轉子內氣流相對于轉子只上升不旋轉，驅動功率和系統磨損顯著降低。物料在分選區得到反復清洗，分級精度更高、更 。

    3、操作簡便

    分級機采用變頻器無級調速，質量調節方便、靈敏可靠且調節范圍廣。

    4、分級效率高

    根據砂石的理化性能，增大分級區提升區范圍，使物料分散更徹底從而保證分級效率。

    5、耐磨設計免維護

    該分選機的主要部件如：分散器、細料收集器、側風調節板、主風調節板、多通道分料器等主要部位。采用進口耐磨鋼板和耐磨陶瓷以及鍋爐鋼制成，有效的提高了使用壽命。整機進行了動平衡校正，在全轉速范圍內運行平穩。

    6、系統采用雙聯鎖風閥和內循環風有效地降低了系統漏風，減少了運行中的粉塵排放污染。

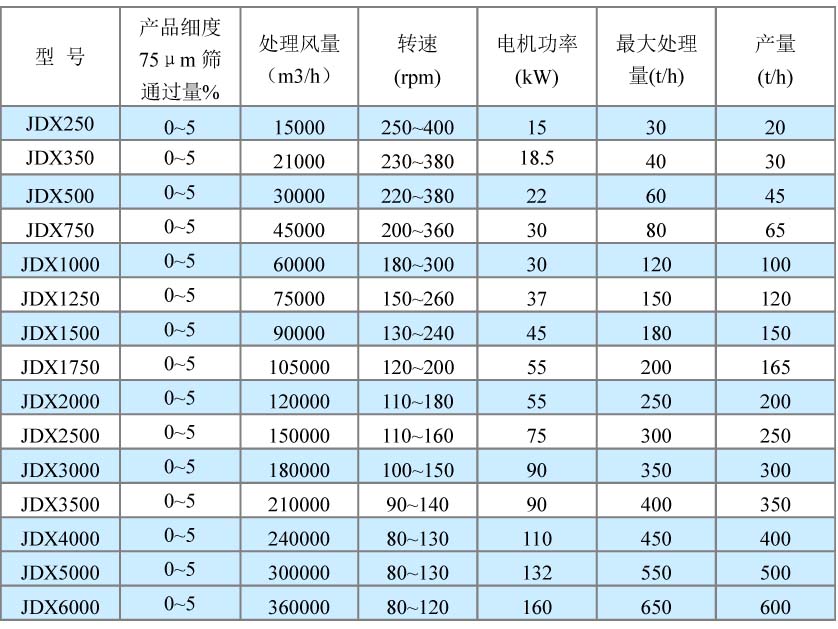

二、技術參數

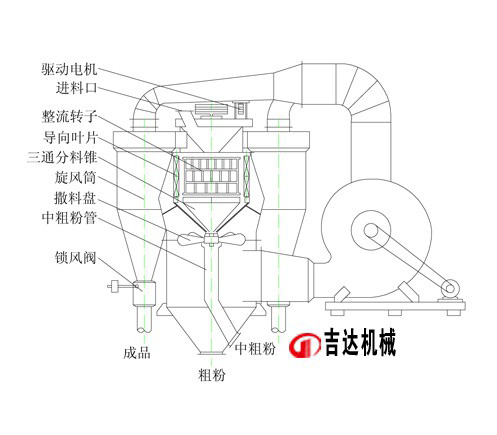

三、工作原理

在工作狀態下，高速電機通過傳動裝置帶動立式傳動軸轉動，物料通過設在選粉機室上部的進料口進入選粉室內，再通過設置在中粗粉收集錐的上下兩錐體之間和通粉管道落在撒料盤上，撒料盤隨立式傳動軸轉動，物料在慣性離心力的作用下，向四周均勻撒出，分散的物料在外接風機通過進風口進入選粉室的高速氣流作用下，物料中的粗重顆粒受到慣性離心力的作用被甩向選粉室的內壁面。碰撞后失去動能沿壁面滑下，落到粗粉收錐中，其余的顆粒被旋轉上升的氣流卷起，經過大風葉的作用區時，在大風葉的撞擊下，又有一部分粗粉顆粒被拋到選粉室的內壁面，碰撞后失去動能沿壁面滑下，落到粗粉收集錐中。

中粗粉和細粉通過大風葉后，在上升氣流的作用下，繼續上升穿過立式導向葉片進入二級選粉區。含塵氣流在旋轉的籠型轉子形成的強烈而穩定的平面渦流作用下，使中粗粉在離心力的作用下被拋向立式導向葉片后失去動能，落到中粗粉收集錐中，通過中粗粉管排出。符合要求的細粉穿過籠型轉子進入其內部，隨循環風進入高效低阻型旋風分離器中，隨后滑落到細粉收集錐內成為成品。
