JD系列高效立軸沖擊式破碎機俗稱制砂機、整形機，是我公司引進德國 專家 *新研制成果，并結合中國的礦山條件經過改進設計，是目前國內具有 水平的第四代高性能制砂設備。

【進料粒度】: 30-50mm

【生產能力】: 60-520T/h

【應用領域】:

    用于砂石料場、攪拌站、干粉砂漿、石英砂、建筑垃圾破碎等行業，為高速公路、鐵路、建筑、市政、水電大壩建設、混凝土攪拌站提供優質砂石骨料。

【適用物料】:

    河卵石、 石英石、 石灰石、 鵝卵石、 煤矸石、 玄武巖、 花崗巖、 輝綠巖等

【產品優勢】

    處理量大 粒度均勻，通過量可達520噸/時，與同等功率下的傳統設備相比，產量提高了30%而且穩定。產品呈立方體，粒形好、級配合理、細度模數可調，特別適合人工制砂和石料整形。

    易損件消耗低 使用壽命長，合理的破碎腔撞擊角度設計，物料與耐磨件的摩擦少，直接降低了設備的使用成本；配備德國原裝稀油潤滑站，徹底解決軸承發熱等問題，使主軸軸承保持恒溫，延長維護周期和使用壽命。

    操作容易 檢修方便，設備重量輕、安裝方式多樣、操作使用方便，一旦明確具體的用途，只需進行細微調整，便可充分地發揮其可靠的性能；配備液壓開蓋裝置，使破碎腔內部件檢修拆換方便快捷，省時省力。

    技術 節能環保，核心零部件均選用國際知名品牌（軸承采用高精度等級的TIMKEN品牌），確保系統低故障率；設備工作噪音低，獨特的空氣自循環系統，大大降低了外排風量，降低粉塵，利于環保。

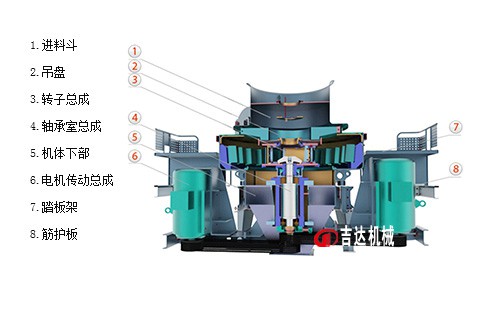

【工作原理】

JD制砂機運用 的選擇性破碎和解理破碎原理，直接對物料施加足夠動能，并通過沖擊將動能轉換成克服物料所需的破碎能。物料基本沿其自然的紋理面、解理面斷裂，粒形好、自身消耗低。該機能夠實現"石打石"和"石打鐵"兩種工作原理的轉換。

    中心進料：物料落入進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內射出，首先與反彈后自由下落的另 一部分物料進行撞擊，然后一起沖擊到物料襯層（石打石）或反擊塊（石打鐵）上，被反彈斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運

動，又與從 葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次

幾率撞擊、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

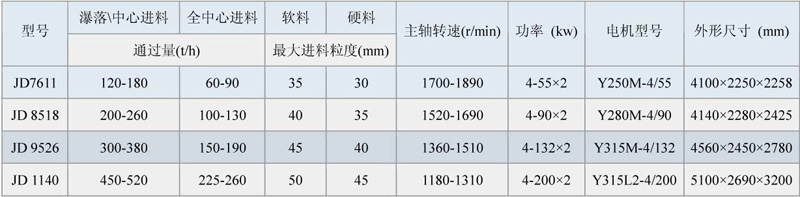

【技術參數】
